KONSTRUKČNÍ DETAILY

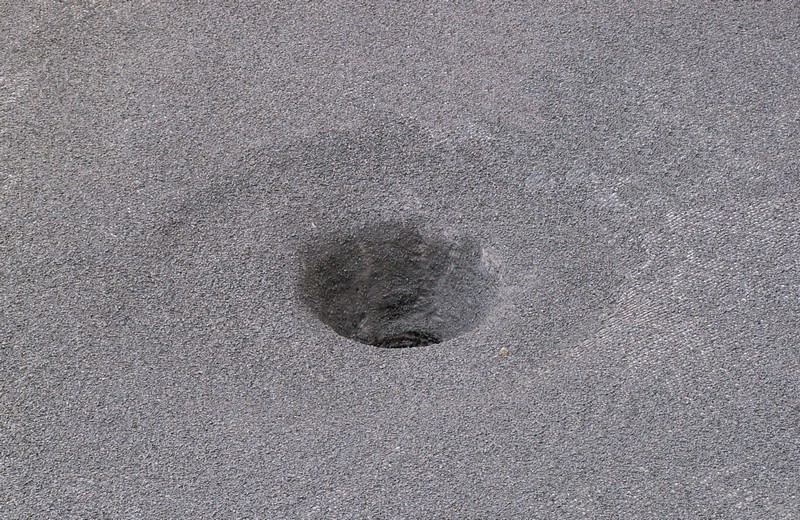

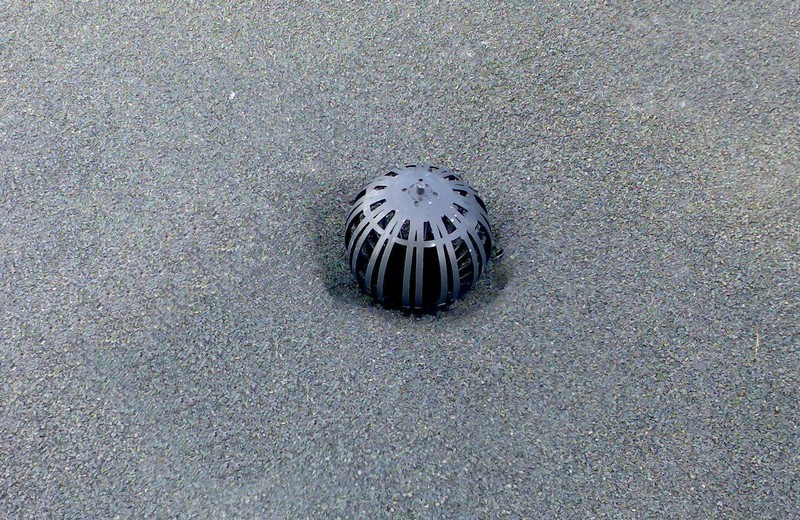

Pro odvod srážkové vlhkosti se používají střešní vpustě, které dokážeme monoliticky spojit se střešní konstrukcí (obr.1). Pro zachycení listí a nánosů, které mohou vpusť ucpat, používáme lapače nečistot z různých materiálů, např. litina, PVC a ušlechtilé kovy, (obr. 2 - 4)

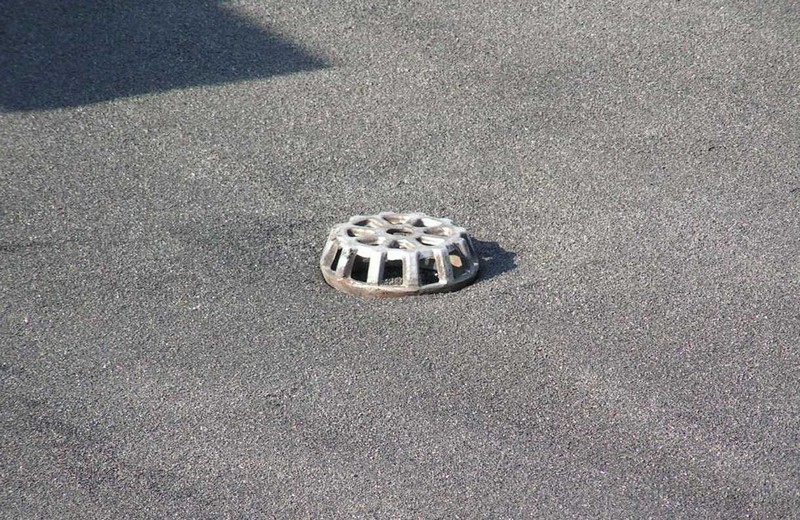

                                                      obrázek 1                                                                               obrázek 2

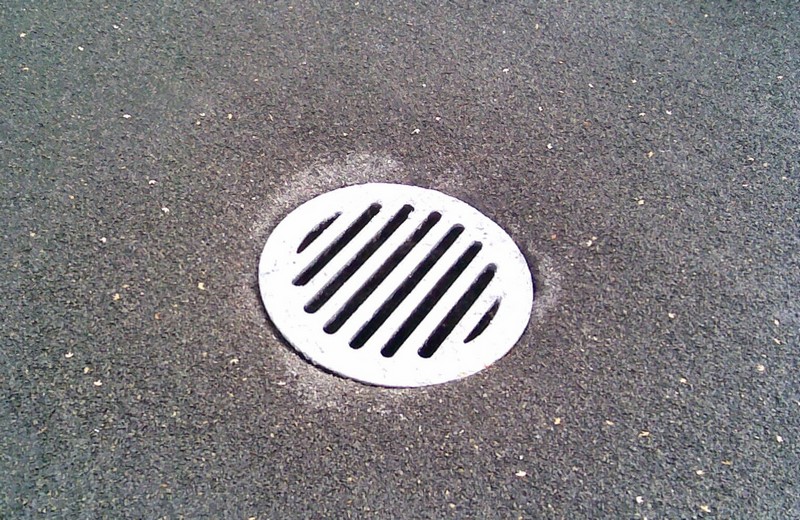

                                                      obrázek 3                                                                               obrázek 4

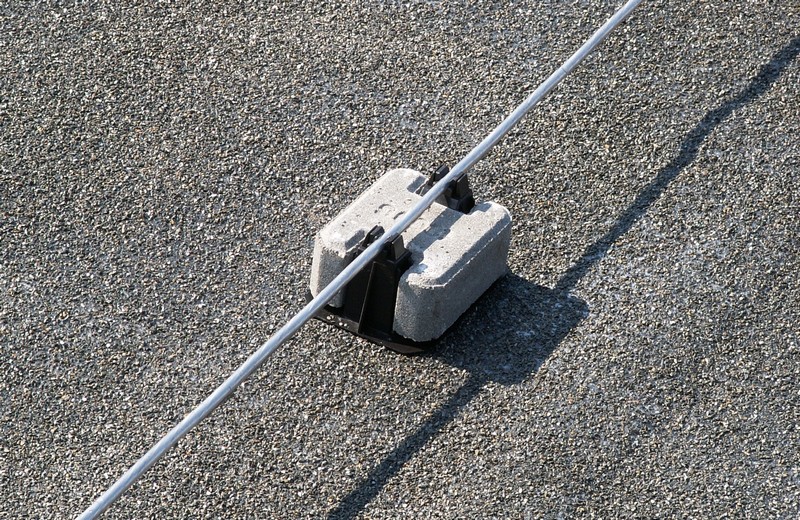

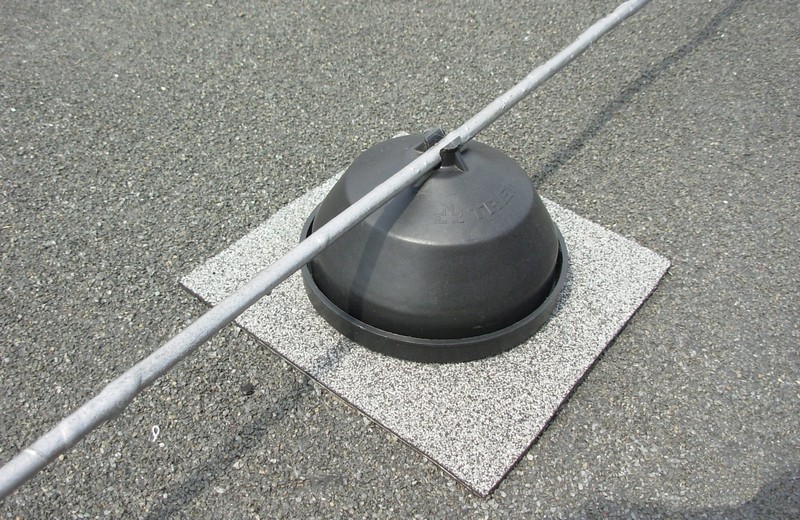

Pro uchycení bleskosvodu používáme patky, pod které klademe podložky, aby se do krytiny nezaryly. (obr. 5 - 6)



                                                       obrázek 5                                                                               obrázek 6

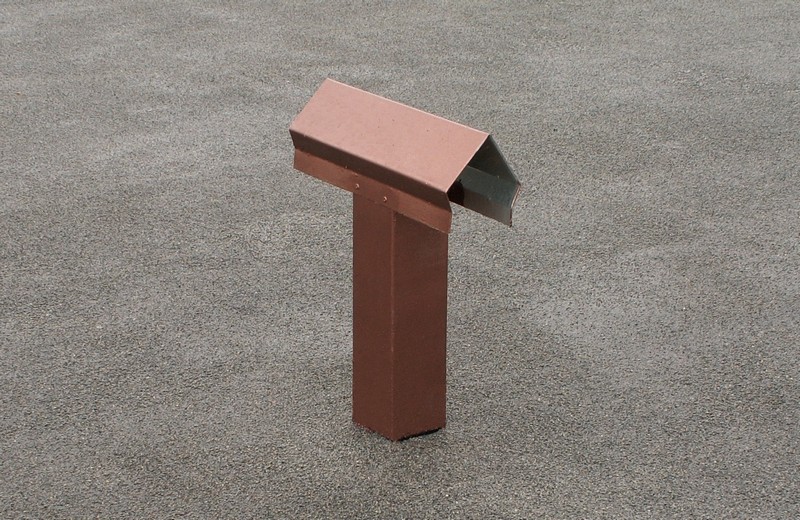

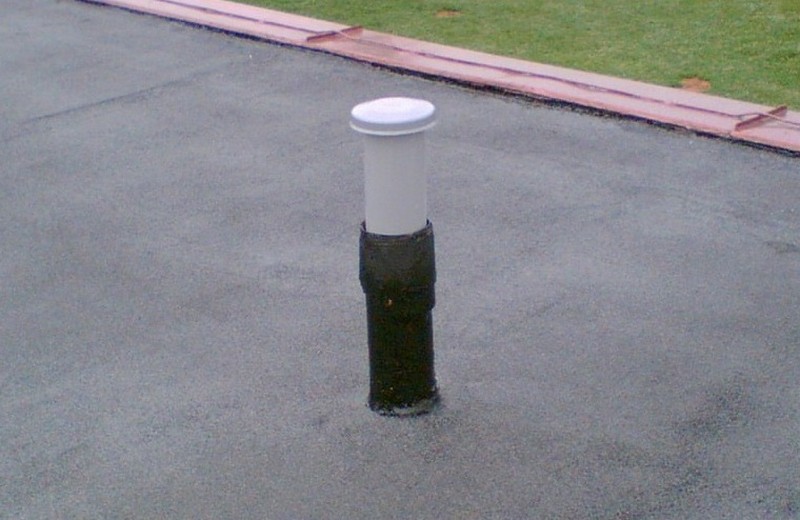

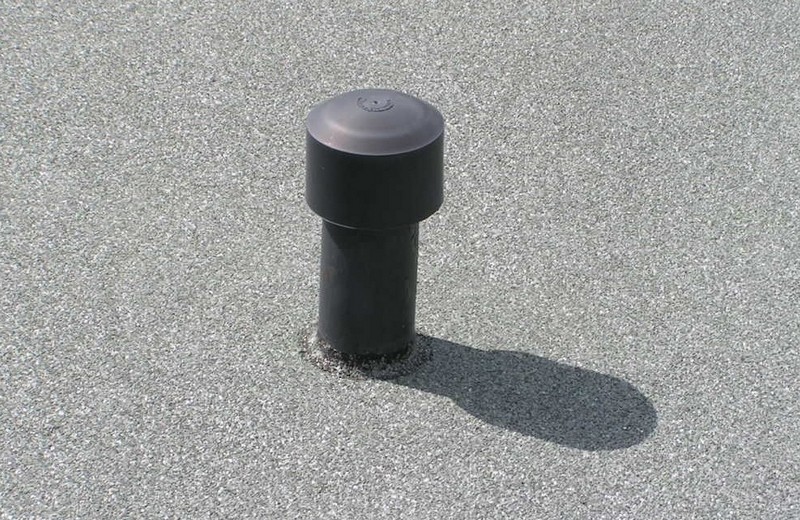

Pro odvětrání zabudované vlhkosti v střešním plášti používáme větrací komínky aktivní SPV (obr.7) a pasivní (obr.8 - 10)



                                                        obrázek 7                                                                              obrázek 8

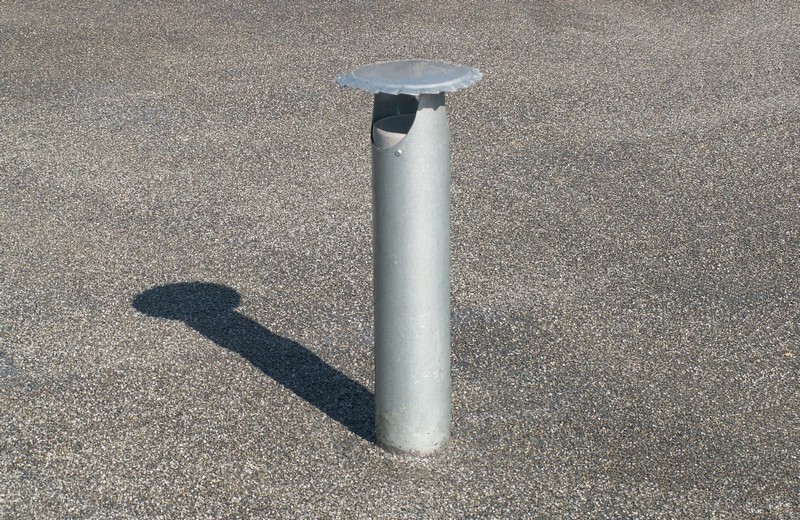

                                                        obrázek 9                                                                               obrázek 10

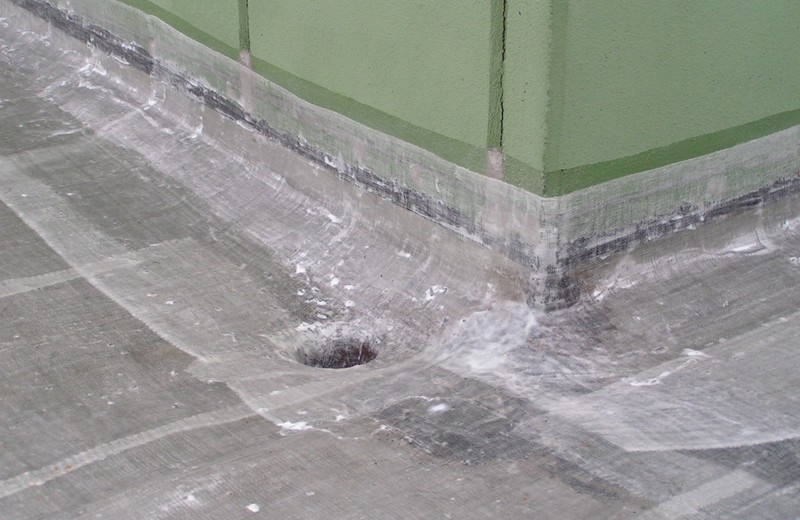

Na svislé plochy je možné TEVISTYR rovnoměrně nanést bez náběhových klínů a zakončení svislé krytiny nevyžaduje náročné mechanické kotvení pomocí kovových lišt. Drží vlastní přilnavostí. (obr.11)  Navíc kotevní prvky technologie možno zalaminovat tak, že celý detail kotvení včetně ocelových kotevních prvků je vodotěsný. (obr.12)

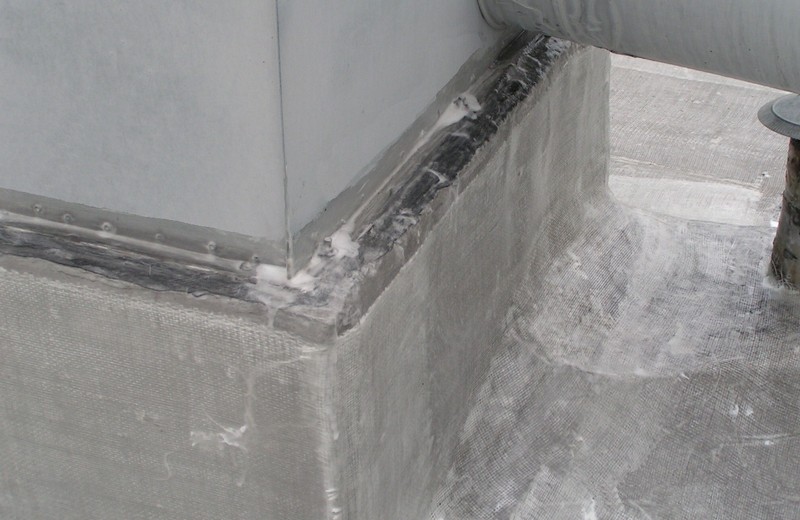

                                                        obrázek 11                                                                             obrázek 12

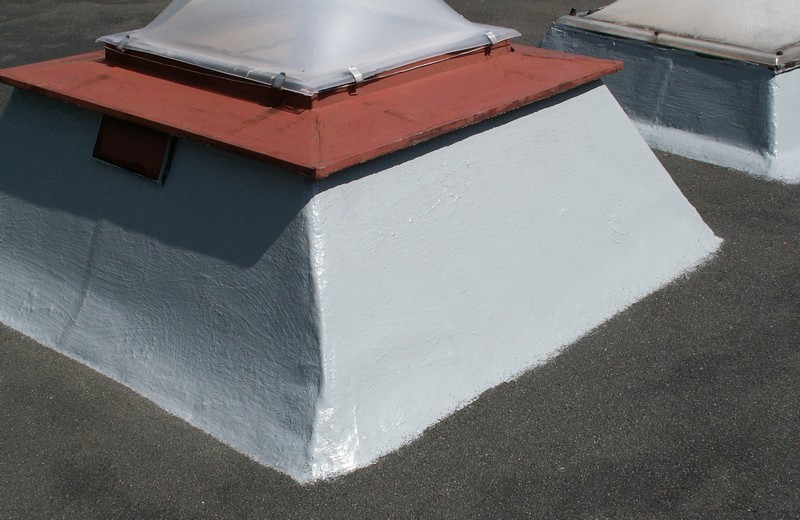

Prostupy střešní krytinou jsou konstrukčně jednoduché, nevyžadují náročné tvarovky na spojení vodorovné a svislé části konstrukce, nároží ani úžlabí a jejich monolitická podstata zaručuje dokonalou vodotěsnost. (obr.13 a 14)

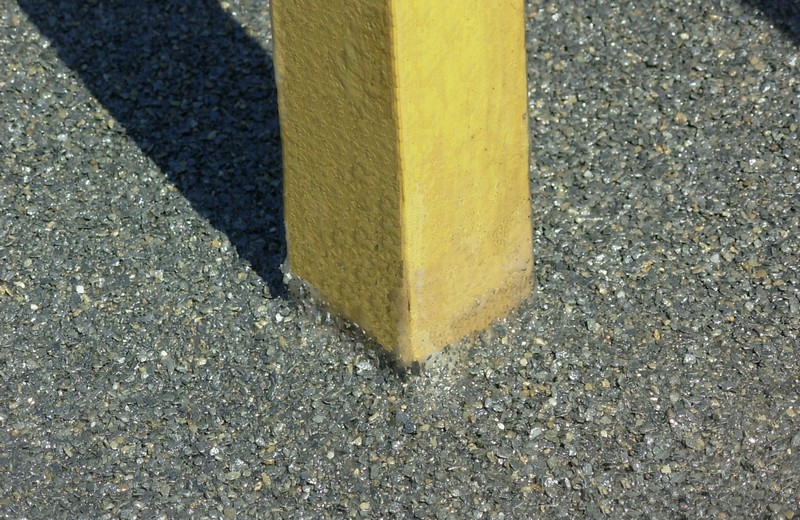

                                                        obrázek 13                                                                             obrázek 14
